Гостиница: 594 станции сканирования
Около 3 000 м² существующего здания — сшитое и очищенное облако точек для дальнейшей работы заказчика в Revit.
Задача
Выполнить съёмку Дома артистов цирка в Екатеринбурге, используемого как гостиница. В объём вошли фасад, часть подвала и четыре этажа — всего около 3 000 м².
Заказчику требовались данные сканирования для дальнейшей работы в Revit. Доступ в номера предоставлялся в разное время, поэтому к некоторым помещениям пришлось возвращаться в другие дни.
От объекта к проектным данным
Доступ и сканирование

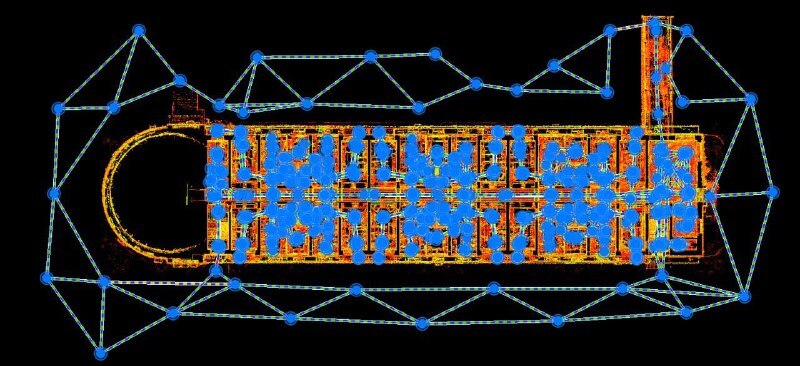

Снять здание за четыре неполных рабочих дня с 594 станций сканирования.
Сшивка и очистка
Сшить сканы и вручную удалить отражённые точки от зеркал и глянцевых стен. Обработка заняла четыре неполных рабочих дня.
Подготовка для Revit
Подготовить облако точек для дальнейшей обработки и моделирования заказчиком в Revit.
Результат работы

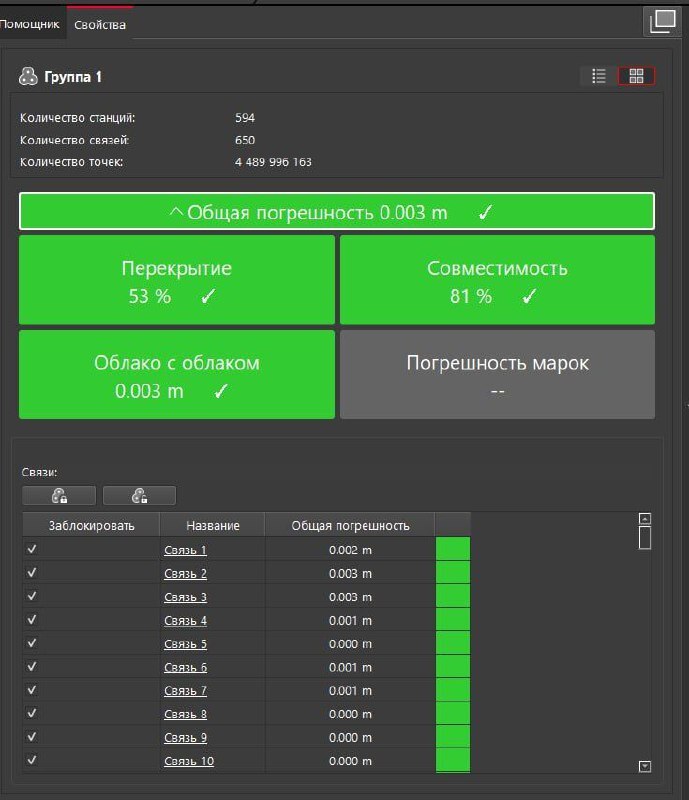

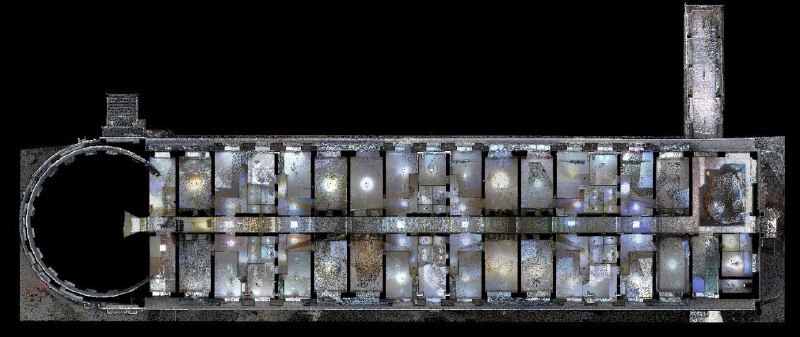

Сшитое и очищенное облако примерно из 4,49 млрд точек. Итоговая погрешность сшивки по отчёту — 3 мм. Следующий этап заказчика — дальнейшая обработка в Revit.
*Съёмка и обработка заняли по четыре неполных рабочих дня. Значение 3 мм относится к погрешности сшивки облака точек, а не к точности каждого отдельного измерения.
